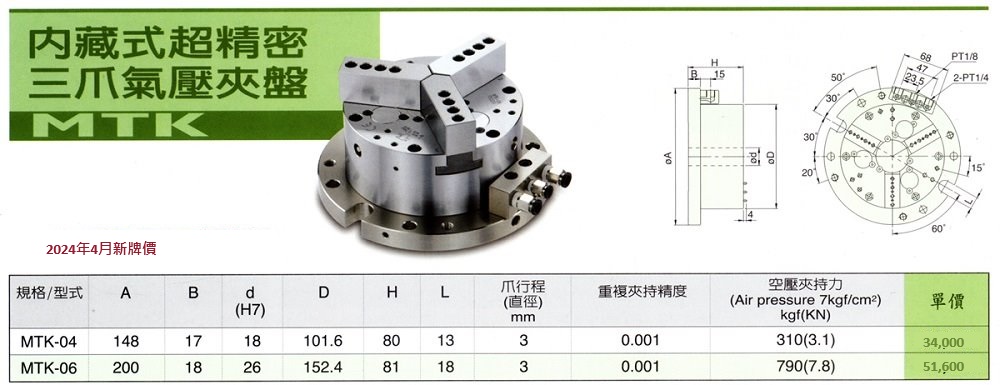

內藏式超精密三爪氣壓夾盤
預設治具孔及預留自動潤滑管道：
爪殼預設治具孔，有額外固定需要 時不須再追加加工；且預留自動潤滑管道，可與自動潤滑裝置連結。
內藏式汽缸：
汽缸與夾盤直結設計，確保作動及夾持的穩定性。
生爪精密定位：
設有定位銷使生爪在重複拆裝時仍保持良好的定位精度。
超高精度夾持提高工作效率：
夾持工件的同軸度及重覆夾持精度可達 μ級，簡化操作，實現高效率的精密加工。

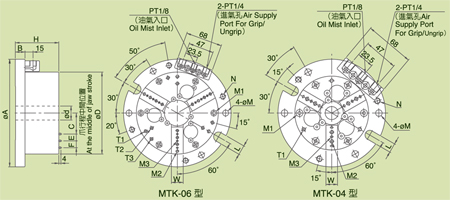

尺寸圖
應用實例

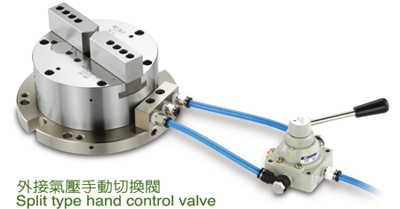

氣壓切換閥連接方式 / 特殊附件
規格表
單位/mm
型式 / 規格
A
B
C
D
d
(H7)
E
F
H
W
L
M
MTK-04
148
17
20.75
101.6
18
12.7
12.7
80
16
13
O9 (PCDO130)
MTK-06
200
18
39.75
152.4
26
12.7
12.7
81
22
18
O11 (PCDO180)
型式 / 規格
M1
M2
M3
N
T1
T2
T3
MTK-04
6- M5×0.8P(PCDO88.9)
6-M5×0.8P
9-O3.18
3-M8×1.25P
3-M5×0.8P
(PCDO88.9)
-
-
MTK-06
6-M6×1P(PCDO135.89)
12-M5×0.8P
9-O3.18
4-M10×1.5P
3-M6×1P
(PCDO135.89)
3-M6×1P
(PCD O110)
3- M6×1P
(PCD O135.89)
型式 / 規格
爪行程(直徑) mm
空壓夾持力
7 kgf/cm
2
(0.7Mpa)
kgf (KN)
淨重
(kg)
MTK-04
3
310 (3.1)
6.2
MTK-06
3
790 (7.8)
13
